BNC kabel

Základní popis

Spojovací linka BNC je přenosová linka RF složená z konektoru a koaxiálního kabelu BNC (Connector Matic Connector Matice) a koaxiálního kabelu, který se používá pro vysokofrekvenční připojení signálu a stínění přenosu mezi zařízeními, hlavně vhodný pro aplikační scénáře s frekvencí menší nebo stejný jako 4GHzz

Funkce kabelu BNC:

Teplotní rozsah: -65-+165 stupeň (PE kabel -40-+85 stupeň)

Vibrace mil-std -202

Impedance 50Ω

Frekvenční rozsah dc -12. 4GHz (polo-rigid 0-18 GHz)

Pracovní napětí 335 V max

Odolané napětí 1000 V rms

Kontaktní odpor:

Středový kontakt menší nebo rovný 3 MΩ

Vnější kontakt menší nebo rovný 2 MΩ

Izolační odpor větší než nebo roven 5000 MΩ

Ztráta vložení menší než nebo rovná 0. 15 dB/6GHz

VSWR

Přímý flexibilní kabel menší nebo rovný 1. 10+0. 002F

Polotuhý kabel menší nebo rovný 1. 05+0. 001F

Pravý úhel flexibilní méně nebo rovný 1. 20+0. 003F

Polotuhý kabel menší nebo rovný 1. 10+0. 001F

Durability(mating) >500 cyklů

Materiál a pokovování

Shell: Mosaz, zlatý

Kontaktní pin: Mosaz, zlatý

zásuvka: berylium, zlaté pokovené

Izolátor: TFE

Crimp Ferrule: Slitina mědi, nikl nebo zlaté

O-kroužek těsnění: Rubber

Pplvable Standard

MIL-C -39012;

CECC 22110;

IEC60169-15.

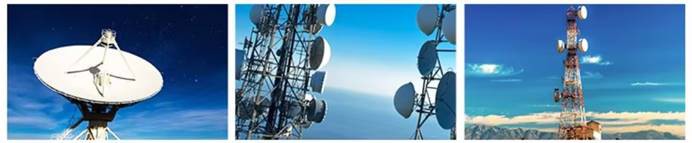

Aplikace

Kabel BNC se používá v polích května, jako je vysílání, RF, armáda atd.

1. vysílání, televizní a video dohled

Vysílání a televizní vybavení:

Používá se pro přenos video signálu kamer, rekordérů, monitorů a dalšího vybavení, což zajišťuje kvalitu a hladkost obrazu s vysokým rozlišením, zejména široce používané v systémech televize s uzavřeným okruhem (CCTV)

Přizpůsobte se standardu SDI (sériové digitální rozhraní) ve vysílaném a televizním průmyslu, což podporuje přenos video signálu s vysokým rozlišením na dlouhé vzdálenosti

Systém sledování bezpečnosti:

Připojte fotoaparát a rekordér a přenos analogových nebo digitálních video signálů pomocí BNC k kabelům BNC, abyste zajistili čistotu obrazu a schopnost antiinterenční schopnosti

2. RF testování a měřicí nástroje

Laboratorní a testovací scénáře:

Připojte osciloskop, analyzátor spektra, síťový analyzátor a další zařízení k přenosu vysokofrekvenčních signálů (DC -4 GHz), abyste zajistili přesnost testovacích dat

Návrh porovnávání impedance (50 Ω nebo 75 Ω) snižuje odraz signálu a zlepšuje účinnost přenosu signálu RF

Průmyslové testovací zařízení:

Zajistěte stabilitu rozhraní prostřednictvím blokování bajonetu ve vibracích nebo prostředí s vysokým/nízkým teplotou, vhodné pro dlouhodobé testování v leteckém prostoru, komunikační základní stanice a další scénáře

3. komunikace a přenos sítě

Bezdrátové komunikační zařízení:

Používá se pro přenos signálu RF mezi bezdrátovými přenosovými zařízeními, anténami a základními stanicemi, podporující nízké ztráty a vysokofrekvenční vlastnosti (menší nebo rovné 4GHz)

Přizpůsobte se architektuře Ethernet 10Base2 (tennet), abyste dosáhli vysokorychlostní výměny dat na krátké vzdálenosti

Základní stanice komunikace:

Připojte modul antény a RF pro optimalizaci pokrytí signálu a splňte požadavky na stabilitu bezdrátových komunikačních systémů

4. Zvláštní profesionální pole

Letecký průmysl:

Aplikuje se na komunikační systémy pro letadla a satelity, splňuje požadavky anti vibrací, odolnosti proti vysoké a nízké teplotě v drsném prostředí

Lékařské vybavení:

Vysoce kvalitní přenos signálu pro ultrazvukové stroje, zobrazování magnetické rezonance (MRI) a další zařízení, aby byla zajištěna přesnost lékařské diagnózy

Vojenské vybavení:

V radarových a elektronických systémech války poskytují kabely BNC spolehlivý přenos signálu a elektromagnetický stínění signálu a schopnosti elektromagnetického stínění

Často kladené otázky

1, Otázka: Jste obchodovací společnost nebo výrobce?

Odpověď: V Číně jsme profesionální kabelová továrna s téměř 10 let zkušenostmi v kabelovém průmyslu. Máme silný tým inženýrů, můžeme poskytovat technickou podporu zákazníkovi.

2, Q: Můžete vytvořit vlastní kabel konektoru M12?

Odpověď: Můžeme navrhnout a vytvářet sestavu konektoru/kabelu na požadavek zákazníka, dokonce můžeme přidat vaše logo na produkt.

3, Q: Jaká je vaše minimální objednávka Qty (MOQ)?

Odpověď: Normálně 500 PC, ale můžeme podpořit nižší objem pro fázi vzorku.

4, Q: Jaká je dodací lhůta (L/T) vaší výroby?

Odpověď: Poskytujeme krátkou službu L/T. Vzorek 1 týdny, hromadná výroba 4 týdny.

5, Otázka: A co kvalita produktu?

Odpověď: Provádíme test, test ohýbání atd., Abychom zajistili stabilitu produktu, také proveďte 100% funkční test na kabelu ve výrobě, aby se zajistilo, že zákazník dostává kvalitní zboží.

Termín přepravy:

Zboží dodáváme po celé slovo, přes EMS, DHL, UPS.Fedex a TNT atd., Zákazník může určit, které preferují.

Balení

1, standardní exportní karton.

2, přizpůsobené balení je také vítáno.

Dodání

1, 5 pracovních dnů pro vzorek.

2, 7 pracovních dnů pro zboží hromadné výroby.

K dispozici jsou 3, Express, Air, Marine a Customer specifikované dopředu.
